膜厚测量仪PCB抄板案例

时间:10-03-31  热度:

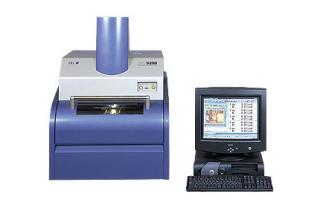

  X射线荧光镀层厚度测量仪可对应较广应用范围的X射线荧光镀层厚度进行测量。


  技术参数:
  仪器的特长:广泛应用型
  可测元素:Ti~U
  X射線管:小型空气冷却型高功率X射线管球(W靶)管电压:45kV 管电流:1mA Be窗
  滤波器:
  一次滤波器:A1-自动切换
  二次滤波器:Co-自动切换
  检测器:比例计数管
  样品观察:CCD摄像机
  对焦方式:激光自动对焦
  测定软件:薄膜FP法、检量线法
  5个准直器可自动切换
  型(Φ0.1、Φ0.2、Φ0.3mm)
  型(0.2×0. 05 mm、0.05×0.02 mm)
  安全机能:测量室门自锁功能
  Z轴防冲撞功能
  仪器自诊断功能
  仪器介绍:
  SFT系列中标准型仪器
  滤波器
  另有SFT9250、SFT9255两种机型
  标准配备有Windows2000中文操作界面
  采用检量线法和FP法,测量数据与Word和Excel链接
  自动生成报告和数据处理
  5个准直器可自动切换
  工作台3维电动,可编程进行自动测量
  采用激光自动对焦,并配备有Z轴防冲撞传感器
  可防止在对焦时造成仪器的损坏。
  产品特点:
  能够测量无铅焊锡
  配备了薄膜FP法,可以同时测量Sn-Ag,Sn-Bi,Sn-Cu等,无铅焊锡的镀层后与成份
  搭载中心搜索软件
  通过扫描样品可以自动检测出线及基板点面部分的测量中心位置。
  拥有防冲功能
  搭载激光对焦系统
  搭载测试报告自动生成软件
  拥有自动测量软件以及中心搜索软件
  搭载了薄膜FP法软件
  睿龙抄板科技作为一家有实力的反向技术研究公司,长期从事PCB抄板、反向解析、芯片解密、样机仿制克隆、样机制作、样机调试等领域的工作,在医疗设备、机械设备、自动化设备、广电设备、通信设备、仪器仪表设备、环保设备、印刷设备、家电设备、交通设备等领域成功完成了众多项目,深得客户的一致好评。半自动生化分析仪是睿龙在自动化设备领域的一个成功案例。
