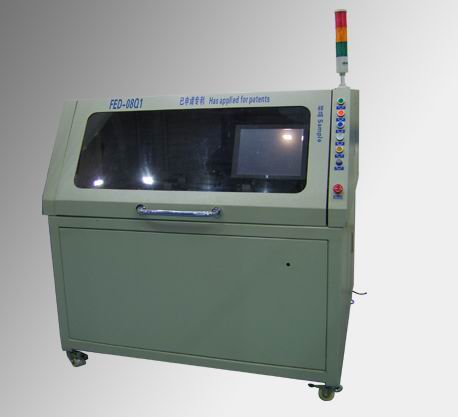

全自动软板/菲林冲孔机FED-08Q1

时间:  热度:

在PCB抄板领域,龙人作为PCB抄板行业的鼻祖,早期以集中技术攻关和研究为主,率先在业界成立一支技术实力极强的专业抄板团队,率先提出从技术研究转向业务合作、以多种反向手段致力国内电子信息产业技术进步的理念,并率先利用PCB智能抄板软件进行技术解析与产品仿制开发,目前已经依靠23年专项研究PCB抄板团队在多年的闭门研究中,对几乎所有电子产品PCB电路板均有涉及,尤其对各种高精密特殊电路板以及各种多层PCB有多年抄板经验,对含有激光孔、盲孔、埋孔的复杂PCB板结构及走线规则的理解更胜人一筹。
技术指标:
  1、冲孔直径Φ1-Φ5mm
  2、显示器标配15英寸
  3、识别圆直径Φ1-Φ4mm
  4、空气压力:0.4-0.7MPa
  5、加工误差小于0.02mm
  6、冲孔速度约0.6秒/孔
  7、功耗0.5kw电压AC200V-240V
  8、外型尺寸(L×W×H)150×150×142cm
  9、净重450kg
  10、图像处理:2值化综合图像处理方法。
  11、能冲印刷不清,特殊印刷材料,反光等镜面材料等等。
  12、每人可同时操作3-5台。
各种加工材料:软板、线路板、PE、PC、胶片、PVC膜、PCB、聚脂、菲林、不干胶、薄膜开关(按钮)等各种印刷材料。广泛用于:电子、标牌、包装、印刷等行业的定位孔加工。

产品特点:
    电脑XP操作系统,人性化设计,操作简便易懂。
    直接在触摸屏上设定工作模式,简单直观;
    特殊光源识别方式。
    能自动识别各种材料上的圆形图,自动对位冲孔。
    工作时可分别在15英寸电脑屏上直接观看冲孔实况。
    电脑系统可升级,并为你提供强大的专业化技术支持。

工作尺寸 150mm~620mm
厚度 0.2mm~4.5mm
走板速度 0.0M/min~10.0M/min
滚筒宽度 770mm
粘压轮宽度 650mm
抗静电棒 Two
电源 1ø220V
空压 5.0kg/cm2
机械尺寸 1100mm*1160mm(W*D*H)
重量 100kg
