干式变压器温控仪抄板克隆及IC芯片解密

时间:  热度:

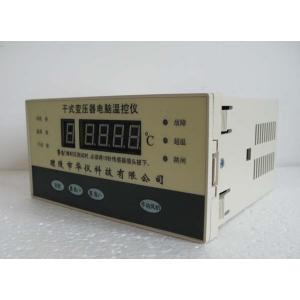

干式变压器温控仪是用于保证干式变压器安全运行的新一代智能型仪表现将我们抄板的干式变压器温控仪详细资料介绍如下:
  ■ 产品结构简单,外形美观、安装方便。用户能够在不断电的情况下对温控仪进行检修或更换。
  ■ 产品采用新型抗干扰设计,对共模与串模干扰均有较强的抑制能力,并满足国家对电磁兼容的各项指标要求。
  ■ 温控仪各部件基本采用国外进口,从而保证了产品的质量可靠与性能稳定。
  ■ 屏幕采用LED,同时分别显示三相绕组的温度,直观、方便、实用。产品功能:
  A.三相绕组温度测量并同屏显示;
  B.温控仪具有故障自检、超温、跳闸显示并输出发出报警信号(指示灯亮,蜂鸣器发出声响);
  C.风机手动控制/自动控制两种状态显示、输出及相互切换,风机定时启停控制功能(可设置风机的启动时间与运行时间);
  D.各通道显示值数字补偿(用于调整温差,以保证测量精度);
  E.输入(传感器)开路、短路及故障自检显示并输出;
  F.“黑匣子”功能:记录掉电时刻各绕组的温度和历史最高温度(用于分析电力事故提供依据 );
  G.(需要)环境温度或者是铁心温度的检测功能;(订货时需特别说明)
  H. (需要)带计算机接口的232/485的通讯功能;(订货时需特别说明)
  I.模拟状态检测(用于检测温控制仪是否能正常工作)
  ■ 适合场所:
  适用于各种大中小型干式变压器及欧式箱变;
  可选择安装在变压器本体夹件和外壳上;
  变压器冷却风机的起动电流可达16A。
  ■ 技术指标:
  环境温度:-20~55℃
  相对温度 ≤90%(25℃)
  工作电源:AC220±V10%
  显示值数字补偿范围:0~±20.0℃
  报警触点:7A/250VAC
  传感器:铂电阻(pt100)ф3
  消耗功率:8W
  测量范围:0~±200.0℃
  分辨率:0.1℃
  风机触点:16A/250VAC
  引线电阻:Ro≤100Ω
  精确度:0.5
